海拓高頻焊機鉆頭合金焊接工藝：精準控溫完勝火焰焊接，合金焊接更可靠

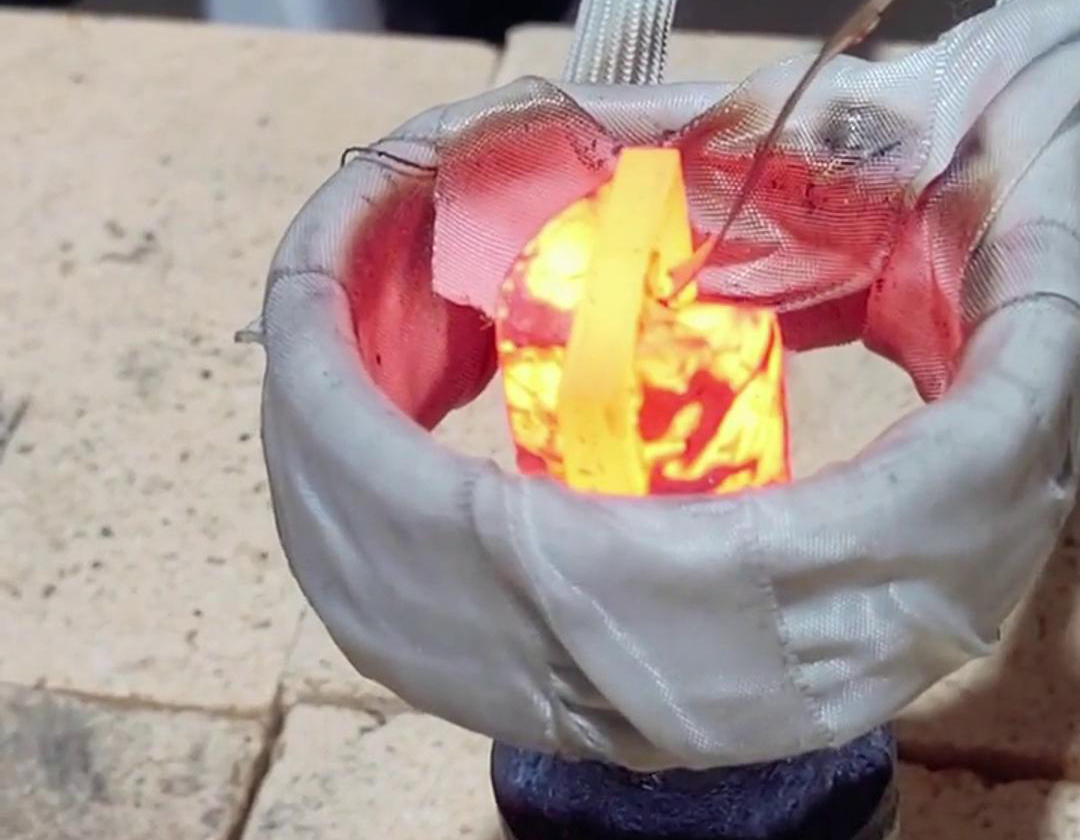

您現在看到的工人使用海拓高頻焊機焊接鉆頭合金的現場，正是高頻焊接技術在硬質合金與鋼材連接場景中的典型應用。相比傳統火焰焊接，高頻焊接通過精準控制加熱時間、溫度和加熱范圍，完美解決了鉆頭合金焊接中 “過熱脆化”“結合強度不足” 等痛點，滿足各類合金（如鎢鋼、碳化鎢）與基體鋼材的焊接工藝需求。

鉆頭合金焊接的核心難點：火焰焊接的 “先天缺陷”

• 合金不過熱（硬質合金熔點高，但超過 1000℃易氧化、晶粒粗大，導致脆性增加）；

• 鋼材熔深足夠（確保焊縫剪切強度≥300MPa，避免使用中合金脫落）；

• 加熱范圍集中（鉆頭刃口精度高，過熱會導致刃口變形，影響切削精度）。

• 火焰溫度不易控制（易超過 1100℃），導致合金邊緣氧化發黑，強度下降；

• 加熱范圍大（熱影響區≥5mm），鉆頭柄部鋼材易過熱退火（硬度從 HRC30 降至 HRC20 以下）；

• 依賴人工經驗判斷 “火候”，批量焊接時合格率波動大（通常 70-80%）。

海拓高頻焊機的 “精準焊接” 優勢：三大維度把控質量

1. 加熱時間：秒級調控，避免合金 “過燒”

• 精準計時：通過 PLC 控制系統設定加熱時間（通常 3-8 秒，根據鉆頭直徑調整），到點自動斷電，避免人工操作的 “超時加熱”；

• 實例：φ10mm 鉆頭（合金頭直徑 5mm）焊接，設定加熱時間 5 秒 ——3 秒時鋼材接觸區達到焊接溫度（850-900℃），5 秒時焊料（銅基釬料，熔點 800℃）完全熔化，此時合金頭溫度≤950℃（未超過氧化臨界值），保持原有硬度。

2. 溫度控制：±5℃精度，確保焊縫強度

• 閉環控溫：配備紅外測溫儀實時監測焊接區溫度，當溫度接近預設值（如 900℃）時，設備自動降低功率，避免超溫；

• 對比火焰焊接：高頻焊接溫度偏差≤5℃，火焰焊接偏差≥50℃；

• 焊縫效果：鋼材與合金界面形成均勻擴散層（厚度 5-10μm），剪切強度達 350MPa 以上，遠超火焰焊接的 250MPa，滿足鉆頭高速切削的受力需求。

3. 加熱范圍：聚焦焊縫，熱影響區縮小 60%

• 線圈定制：采用仿形感應線圈（貼合鉆頭合金與鋼材的過渡區），磁場僅作用于焊縫及周邊 1-2mm 范圍；

• 熱影響區控制：合金頭非焊接區溫度≤200℃（無氧化），鋼材柄部熱影響區≤3mm（硬度下降≤HRC3），鉆頭刃口無變形（跳動量≤0.01mm）；

• 而火焰焊接的熱影響區≥8mm，刃口易因熱變形導致切削精度下降。

高頻焊接鉆頭合金的全流程：標準化操作保障一致性

1. 預處理：清理合金與鋼材接觸面的氧化層，涂抹專用釬劑（去除表面氧化膜），放置銅基焊片（厚度 0.3-0.5mm）；

2. 定位裝夾：將鉆頭固定在工裝中，確保合金與鋼材對接間隙≤0.1mm，線圈對準焊縫；

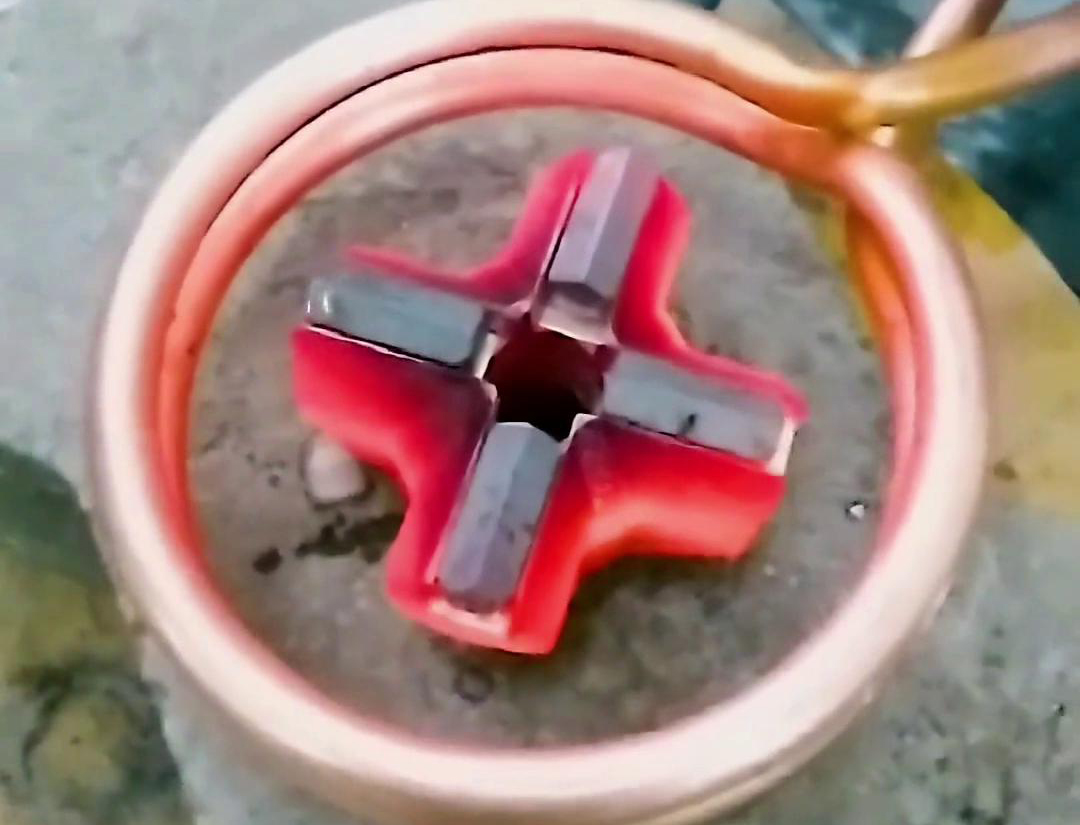

3. 高頻加熱：啟動設備，5 秒內完成 “升溫 - 焊料熔化 - 浸潤” 全過程，自動斷電；

4. 冷卻檢測：自然冷卻 10 秒后，用硬度計檢測合金頭硬度（保持 HRC80 以上），拉力試驗機測試焊縫強度（≥350MPa）。
