顛覆傳統焊接！高頻技術讓異型銅件 / 銅管焊接更高效精準

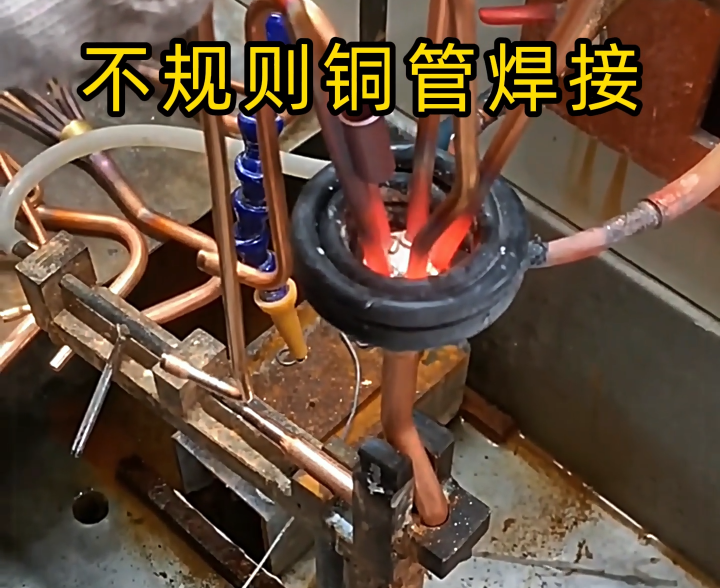

在銅件加工領域，不規則異型結構（如彎頭、三通、多通接頭）的焊接一直是行業難題。傳統火焰焊依賴人工操作，存在加熱不均、變形量大、效率低下等問題。而高頻焊接以非接觸加熱、磁場精準聚焦、自動化適配的特性，突破異型件焊接瓶頸，實現效率、質量與成本的全面優化。以下從技術原理、實戰優勢及應用場景展開解析：

一、異型銅件高頻焊接的核心突破

1. 電磁感應加熱的 “隨形適配” 能力

• 磁場聚焦技術：
  通過仿形感應線圈（如根據銅件曲率定制的螺旋形、弧形線圈），將高頻磁場精準投射到焊接區域，加熱區域偏差≤±0.2mm。例如：

• 焊接 90° 銅彎頭時，采用 “L 型線圈”，內側磁場強度比外側高 20%，補償曲率導致的熱流失差異。

• 多段式加熱策略：
  針對復雜結構（如 T 型接頭），采用 “分區加熱” 模式：先加熱主管路（功率 80%），再同步加熱支管（功率 60%），確保結合處溫度一致（偏差≤±5℃）。

2. 非接觸焊接的變形控制優勢

• 熱輸入精準可控：
  加熱時間短（通常 2-8 秒），銅件基體溫度＜150℃，熱影響區寬度≤1mm，較火焰焊（熱影響區 5-10mm）減少 80% 變形量，尤其適合薄壁件（壁厚≤0.8mm）。

• 無接觸應力釋放：
  感應線圈與工件非接觸，避免傳統焊槍施壓導致的結構位移，焊接后異型件尺寸精度可達 ±0.05mm，滿足航空航天級裝配要求。

3. 效率與成本的雙重革新

二、異型銅件 / 銅管焊接實戰工藝

1. 空調四通閥（紫銅 T2）焊接

• 結構難點：
  由主管（φ16mm）與三支支管（φ8mm）組成，夾角 60°，傳統火焰焊需多次調整角度，漏焊率高達 10%。

• 高頻解決方案：

• 線圈設計：定制 “四通型” 分體式線圈，4 個分支線圈同步加熱，磁場均勻性≥95%；

• 工藝參數：頻率 200kHz，功率 10kW，加熱時間 5 秒，搭配銀基釬料（HL304）；

• 效果：

• 焊縫一次成型，氦質譜檢漏漏率＜5×10?? Pa?m3/s；

• 單人單日產能從 50 件提升至 300 件，效率提升 6 倍。

2. 汽車油冷器異形銅管（H62 黃銅）焊接

• 工藝挑戰：
  銅管呈蛇形彎曲（曲率半徑 R=10mm），壁厚 1.2mm，需避免加熱時相鄰彎道過熱。

• 技術突破：

• 脈沖加熱模式：高功率 2 秒（12kW）+ 低功率 1 秒（6kW）循環，累計加熱 6 秒，防止局部過熱；

• 氮氣保護：焊接時通入氮氣（流量 3L/min），焊縫氧化層厚度＜1μm，無需酸洗。

• 檢測數據：

• 抗拉強度 220MPa（達到母材 90%），彎曲測試（180°）無裂紋；

• 表面粗糙度 Ra≤3.2μm，可直接用于外觀件裝配。

3. 衛浴異形銅管件（復雜內腔結構）焊接

• 創新工藝：

• 內腔感應加熱：插入式微型線圈（直徑 φ5mm）深入管件內腔，配合外部線圈形成 “內外雙磁場”，確保全周向均勻加熱；

• 自動化轉盤：工件隨轉盤旋轉（轉速 15rpm），線圈同步擺動（角度 ±30°），覆蓋所有焊接盲區。

• 應用價值：

• 解決傳統工藝無法焊接的內腔死角問題，良品率從 60% 提升至 99%；

• 適配多品種小批量生產（換型時間＜10 分鐘），滿足衛浴行業個性化需求。

三、高頻焊接設備選型與關鍵附件

1. 異型件焊接專用機型

2. 關鍵附件配置

• 仿形線圈定制服務：
  采用 3D 掃描 + 仿真設計（如 ANSYS Maxwell 磁場模擬），確保線圈與工件間隙均勻（誤差≤0.1mm），磁場利用率提升至 85%。

• 視覺引導系統：
  加裝工業相機（精度 ±0.02mm），實時識別異型件焊接位置，自動調整線圈姿態，適配公差 ±0.5mm 的毛坯件焊接。

四、對比傳統工藝的綜合效益

1. 質量成本下降

• 返修率：從火焰焊的 15% 降至 2% 以下，年節約返修成本超 20 萬元（按年產 10 萬件計算）；

• 一致性：焊縫寬度偏差≤±0.1mm，硬度波動≤±1HV，滿足 ISO 9001 質量追溯要求。

2. 產能與柔性提升

• 自動化集成：可與機械手臂、傳送帶聯動，構建 “上料 - 焊接 - 檢測” 無人產線，夜班產能提升 100%；

• 小批量經濟性：單件生產成本較傳統工藝降低 30%，適合樣品開發與快速迭代（如新品打樣周期從 7 天縮短至 1 天）。

3. 環保與安全升級

• 無明火作業：通過 ATEX 防爆認證，可在易燃易爆環境（如噴涂車間）安全運行；

• 低輻射設計：電磁輻射值＜10μT，符合歐盟 CE 標準，員工健康風險降低 90%。

五、常見問題與解決方案

1. 如何解決復雜曲面的加熱盲區？

• 策略：

• 采用 “多線圈陣列”（如主線圈 + 輔助補償線圈），通過磁場疊加消除盲區；

• 配合工件旋轉（角速度與線圈移動速度聯動），實現 360° 無死角加熱。

2. 黃銅件焊接時如何避免鋅蒸發？

• 工藝優化：

• 降低加熱溫度（如使用低溫銀釬料，熔點＜700℃）；

• 縮短加熱時間至 5 秒以內，減少鋅揮發（黃銅含鋅量≤30% 時，揮發損失＜1%）。

3. 薄壁件焊接如何防止燒穿？

• 參數調整：

• 頻率提升至 300kHz 以上，集膚深度＜0.2mm，熱量集中于表層；

• 采用 “階梯功率” 模式（初始功率 60%，2 秒后升至 100%），避免瞬間過熱。

六、結語：異型銅件焊接，高頻技術定義新標桿
