數控高頻淬火機床：多工件通用的柔性熱處理解決方案

數控高頻淬火機床憑借 “PLC 程序可定制 + 線圈快速適配” 的核心特性，突破了傳統專用淬火設備 “一工件一設備” 的局限，能在同一臺機床上完成齒輪、軸類、內孔件等多種工件的表面 / 內孔淬火熱處理，完美適配多品種、小批量的柔性生產需求，其通用性的實現邏輯與應用價值如下：

通用性核心：PLC 程序 + 定制線圈的 “組合拳”

1. PLC 程序：參數庫覆蓋多工件需求

• 加熱參數：針對齒輪（模數 2-10）、軸類（直徑 20-100mm）、內孔件（孔徑 15-80mm），自動調整高頻功率（5-50kW）、加熱時間（2-20 秒）、旋轉速度（5-30r/min）等關鍵參數（如齒輪需仿形加熱 + 慢速旋轉，軸類需環形加熱 + 勻速旋轉）；

• 運動軌跡：數控軸（X/Y/Z 軸）按工件形狀預設移動路徑（如齒輪齒面淬火時，線圈隨齒形軌跡進給；內孔淬火時，線圈沿孔深方向勻速移動），確保加熱區域與工件受力區精準匹配；

• 冷卻協同：根據工件材質（中碳鋼、合金鋼）自動調節冷卻水壓（0.2-0.5MPa）和時間，避免過冷導致的裂紋或冷卻不足導致的軟點。

2. 加熱線圈：按工件形態定制的 “適配接口”

• 齒輪專用線圈：仿齒形 “梳狀” 或 “環形” 線圈，與齒輪齒面保持 0.5-1mm 間隙，配合工件旋轉（3-5r/min），實現齒面、齒根的均勻加熱（硬度偏差≤±1HRC）；

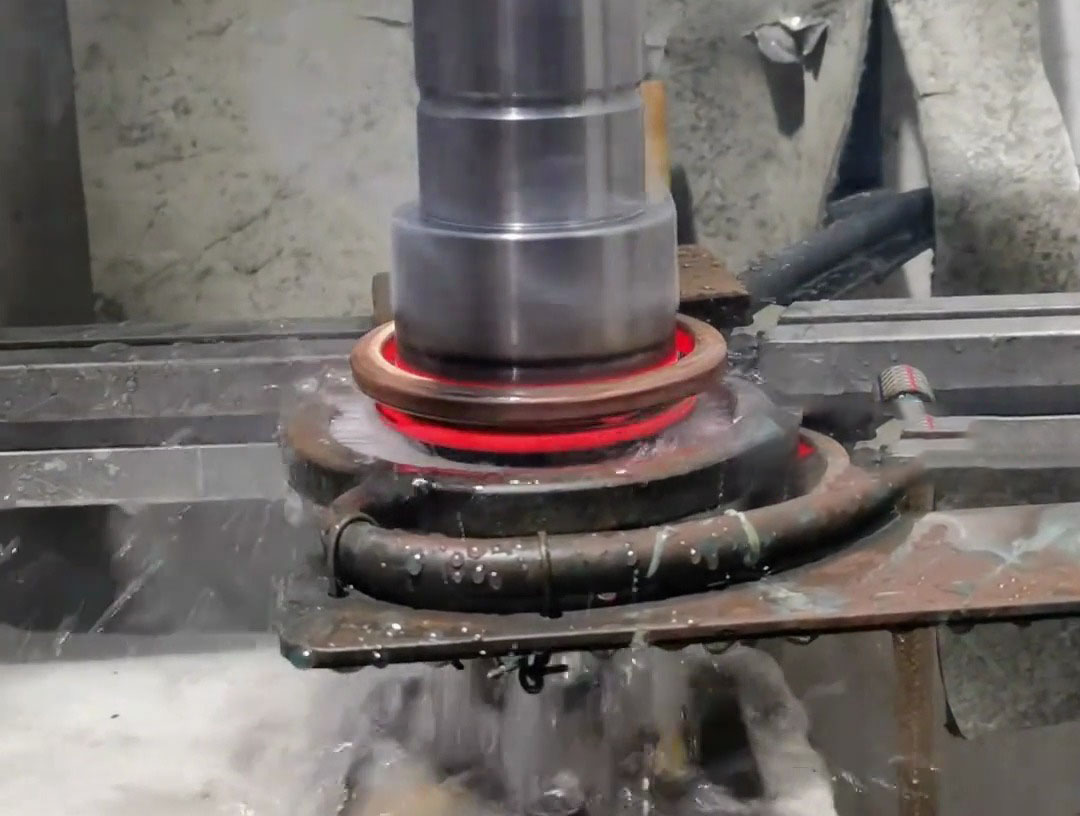

• 軸類專用線圈：環形線圈（直徑比軸大 5-10mm），沿軸長方向平移加熱（速度 0.5-2mm/s），確保軸頸、臺階面等關鍵區域硬化層深度一致（1-2mm）；

• 內孔專用線圈：“棒狀” 或 “傘形” 線圈（直徑比內孔小 2-3mm），伸入孔內后通過徑向擴張貼合孔壁，實現內孔表面硬化（如軸承孔、油缸內孔，硬化層深度 0.8-1.5mm）；

• 通用基礎線圈：針對異形件（如凸輪、偏心軸），可快速更換 “U 型”“L 型” 等簡易線圈，配合數控軸的多維運動，完成非規則表面的淬火。

多工件適配案例：從齒輪到內孔的工藝實現

1. 齒輪淬火熱處理

• 工藝需求：齒面硬度 HRC55-60，齒根硬化層≥0.8mm，避免齒頂過熱；

• 程序與線圈：調用 “齒輪淬火程序”，自動設定加熱功率（15-25kW）、旋轉速度（4r/min）、冷卻時間（3 秒）；搭配仿齒形線圈，線圈隨齒輪齒廓同步運動（軌跡誤差≤0.02mm），確保每個齒的加熱均勻；

• 效果：齒面硬度均勻性達 98%，齒根彎曲疲勞強度提升 40%，滿足汽車變速箱齒輪的重載需求。

2. 軸類淬火熱處理

• 工藝需求：軸頸表面硬度 HRC50-55，硬化層深度 1.2-1.5mm，軸身無變形（直線度誤差≤0.03mm/m）；

• 程序與線圈：調用 “軸類淬火程序”，設定軸向進給速度（1mm/s）、功率漸變曲線（從軸端到中部功率線性調整）；搭配環形線圈，線圈與軸頸同心度≤0.05mm，確保圓周方向加熱一致；

• 效果：軸頸磨損率降低 50%，在高速旋轉（3000r/min）工況下無異常振動。

3. 內孔淬火熱處理

• 工藝需求：孔徑 50mm 的油缸內孔，表面硬度 HRC58-62，硬化層深度 0.8-1mm，孔圓度誤差≤0.02mm；

• 程序與線圈：調用 “內孔淬火程序”，設定線圈旋轉速度（10r/min）、加熱時間（8 秒）；搭配內孔專用 “擴張式線圈”（加熱時直徑自動適配孔徑），避免傳統內孔線圈與孔壁間隙不均導致的加熱偏差；

• 效果：內孔耐磨性提升 3 倍，液壓系統泄漏率降低至 0.01%。

通用性帶來的核心優勢

工藝保障：通用不代表 “精度妥協”

• 數控定位系統：X/Y/Z 軸伺服電機控制精度達 0.001mm，確保線圈與工件的相對位置偏差≤0.02mm（避免局部過熱或欠熱）；

• 閉環溫控：紅外測溫儀實時反饋工件溫度（采樣頻率 100 次 / 秒），PLC 自動調節功率（響應時間≤0.1 秒），溫度偏差≤±3℃；

• 防變形設計：針對大尺寸工件（如長軸），程序內置 “分段加熱 + 對稱冷卻” 邏輯，減少熱應力導致的變形（變形量比傳統工藝降低 50%）。
