鋼帶連續加熱退火沖孔裁剪生產線：感應加熱驅動的自動化加工典范

鋼帶（如冷軋低碳鋼帶、彈簧鋼帶）在沖孔、裁剪等冷加工中，常因材料硬度高導致模具磨損快、切口易開裂。這條連續生產線通過兩臺感應加熱設備對 “沖孔位”“裁剪位” 精準局部退火，配合自動化同步控制，實現 “加熱 - 沖孔 - 裁剪” 一體化生產，兼顧加工效率與產品質量，在汽車零部件、家電五金等領域應用廣泛。

生產線核心構成與同步邏輯

1. 放卷與張力控制機構

• 鋼帶卷（寬度 50-300mm，厚度 0.3-3mm）通過放卷機勻速釋放，張力控制器確保鋼帶平整無褶皺（張力波動≤5%），為后續加熱、加工提供穩定基準。

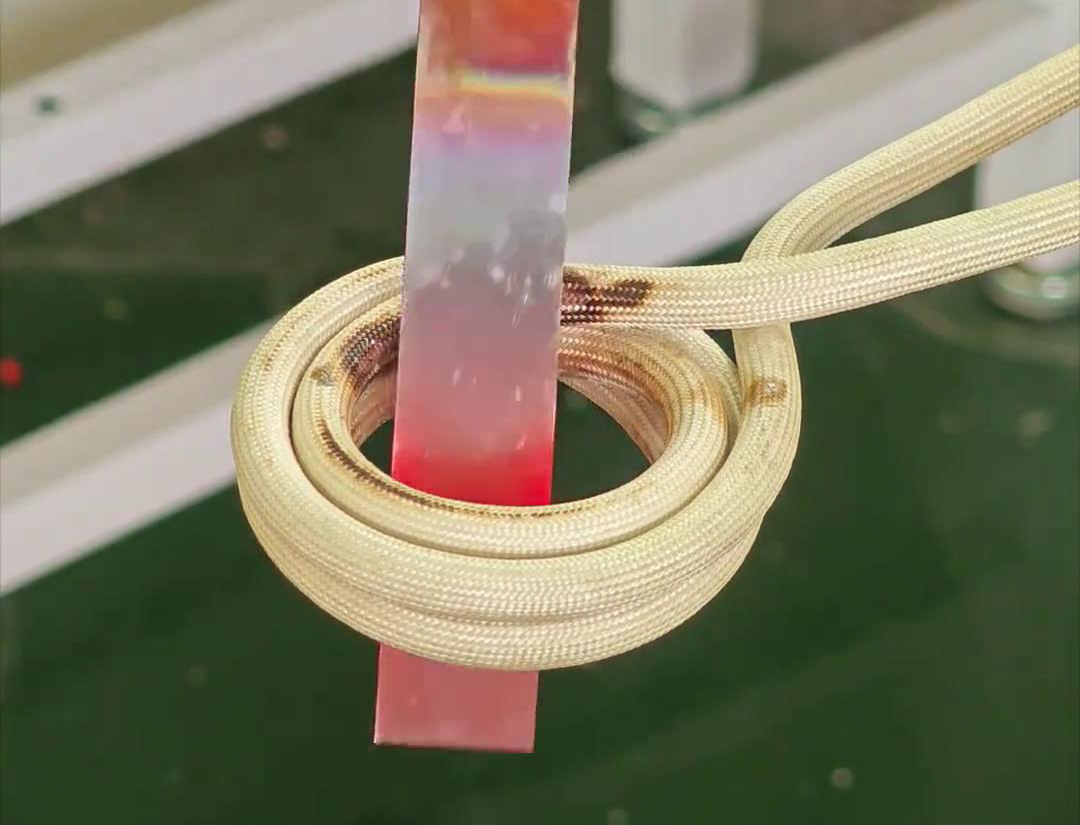

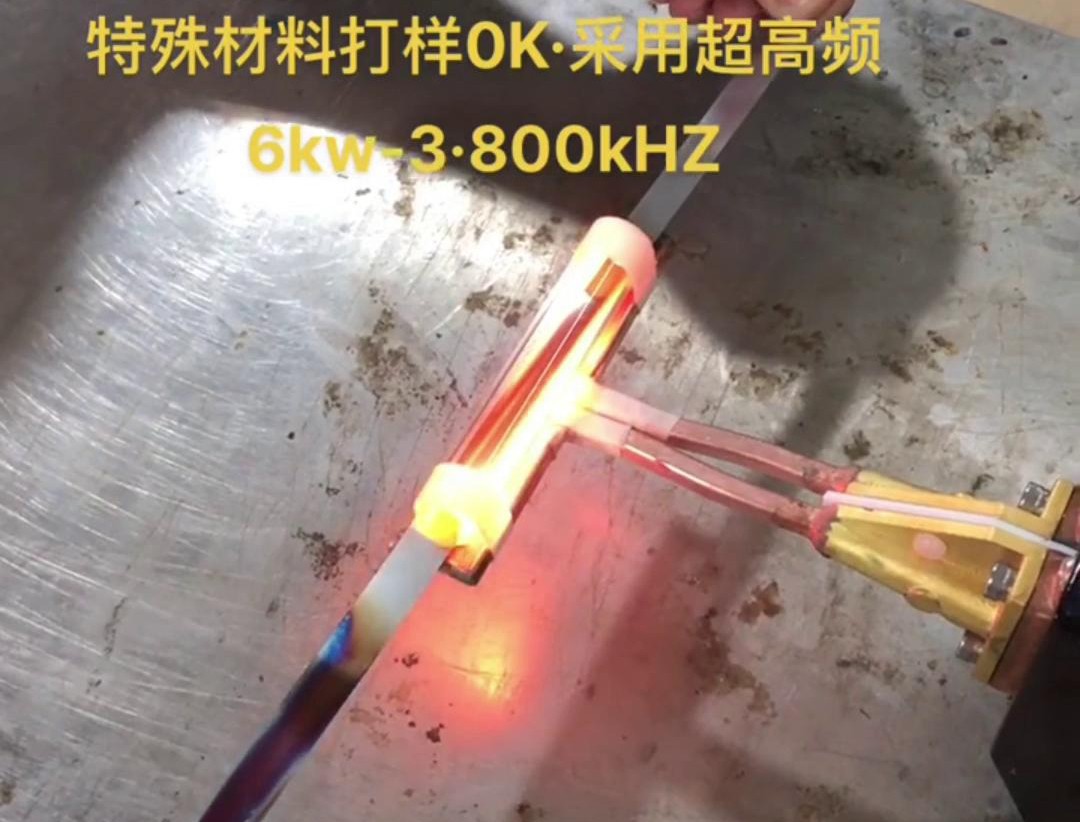

2. 雙工位感應加熱區：局部退火的 “精準火力”

• 沖孔位感應加熱機：采用 U 型仿形線圈，聚焦鋼帶即將沖孔的區域（直徑 5-20mm 的圓形或異形孔位），超音頻（20-50kHz）加熱至 600-650℃（低碳鋼軟化溫度），使孔位材料硬度從 HB180-220 降至 HB100-130，減少沖孔模具磨損（壽命延長 30%），且沖孔后無毛刺（切口粗糙度 Ra≤3.2）。
• 裁剪位感應加熱機：采用條形線圈，加熱鋼帶裁剪線（長度與鋼帶寬度一致）區域，溫度控制在 620-680℃，使裁剪位置材料塑性提升 40%，避免冷剪時因應力集中導致的 “切口撕裂”（傳統冷剪厚鋼帶撕裂率達 15%，加熱后降至 0.5% 以下）。
  兩臺設備均通過紅外測溫實時反饋，加熱時間與鋼帶輸送速度精準匹配（如鋼帶速度 20 米 / 分鐘，加熱區長度 500mm，則單點位加熱時間 = 0.5 米 ÷20 米 / 分鐘 = 1.5 秒，確保退火充分）。

3. 沖孔與裁剪單元：同步加工的 “精密執行”

• 沖孔單元：加熱后的沖孔位隨鋼帶移動至沖壓模具下方，氣動沖頭（壓力 5-20 噸）快速完成沖孔，因材料已軟化，沖頭下行阻力降低 50%，沖孔精度達 ±0.1mm（無變形）。

• 裁剪單元：經退火的裁剪線到達剪床，液壓剪（剪切力 10-50 噸）沿加熱線切斷，切口平整無卷邊，省去后續打磨工序。

4. 收料與檢測機構

• 加工后的鋼帶（或成品件）經輸送帶送至收料架，視覺檢測系統實時抓拍沖孔尺寸、裁剪精度，不合格品自動剔除（剔除率≤0.3%）。

雙感應加熱的核心優勢：局部退火的 “精準效益”

工藝關鍵：同步與溫控的 “毫米級精度”

1. 加熱位置與加工位的精準對齊
   鋼帶移動速度（如 15 米 / 分鐘）與感應加熱線圈位置通過編碼器實時校準，確保加熱后的 “沖孔位”“裁剪位” 恰好到達對應加工單元（偏差≤±1mm），避免加熱錯位導致的加工缺陷（如未退火區域沖孔開裂）。
2. 溫度與速度的動態匹配
   PLC 根據鋼帶厚度（如 0.5mm 薄鋼帶需 600℃，3mm 厚鋼帶需 680℃）和移動速度，自動調節感應加熱功率（5-30kW）：速度快則功率升高，確保單位長度加熱能量一致；速度慢則功率降低，避免局部過熱氧化（表面氧化皮厚度≤5μm）。
3. 退火后的性能平衡
   沖孔 / 裁剪位經局部退火后，材料塑性提升（延伸率從 20% 增至 35%），但冷卻后會恢復部分硬度（HB140-160），既滿足加工需求，又保證成品的結構強度（如汽車安全帶扣鋼帶，經此工藝后抗拉力提升 10%）。

典型應用場景

• 汽車零部件：座椅滑軌鋼帶、底盤支架沖孔裁剪，局部退火確保復雜孔型（腰形孔、異形槽）加工無毛刺，模具更換周期延長至 30 萬次（傳統工藝≤20 萬次）；

• 家電五金：冰箱冷凝器支架、洗衣機配重塊鋼帶，連續生產確保尺寸一致性（長度誤差≤±0.5mm），且切口平整無需二次打磨；

• 建筑五金：護欄連接片、腳手架卡扣鋼帶，局部退火降低冷加工應力，成品在承重工況下無變形開裂。
