銀觸點半自動化高頻焊接設備：人工輔助與自動焊接的高效結合

銀觸點（廣泛用于繼電器、接觸器等電氣元件）的焊接質量直接影響導電性能與使用壽命，半自動化高頻焊接設備通過 “人工預裝 + 自動焊接” 的模式，在保證焊接精度的同時兼顧靈活性，尤其適配中小批量、多規格銀觸點的生產需求，以下是其工作流程與核心優勢解析。

一、設備工作流程：人工與自動化的協同邏輯

1. 人工前置操作（30-40 秒 / 件）

• 涂焊料：工人用專用工具在銀觸點或待焊基材（多為紫銅、黃銅）的接合面，均勻涂抹薄層焊料（常用銀銅焊料，熔點 650-700℃），確保焊料覆蓋整個接觸區域（厚度控制在 0.1-0.2mm，避免過多溢出）；

• 觸點安裝：將銀觸點精準放置在基材預設位置（如銅片的觸點凹槽），用定位工裝臨時固定（防止焊接時移位）；

• 裝夾模具：工人將預裝完成的工件放入高頻焊機的專用模具中，模具通過機械定位確保工件與感應線圈的相對位置固定（間隙 2-3mm，保證磁場集中）。

2. 自動焊接環節（5-10 秒 / 件）

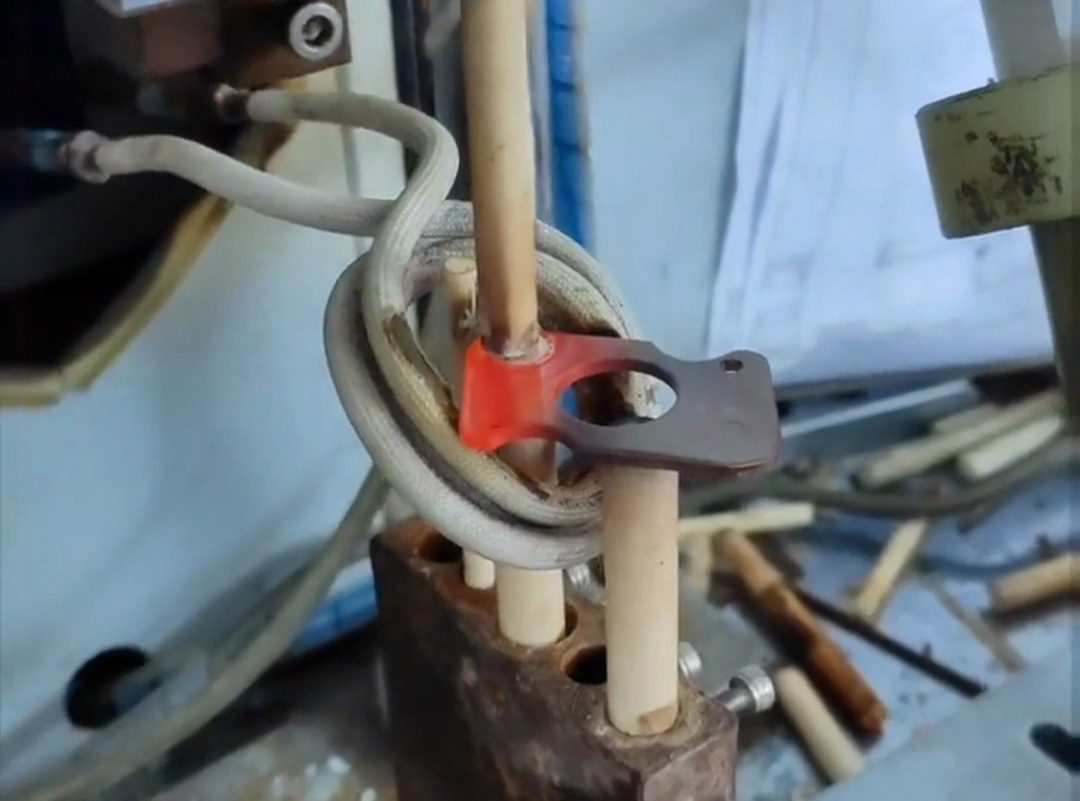

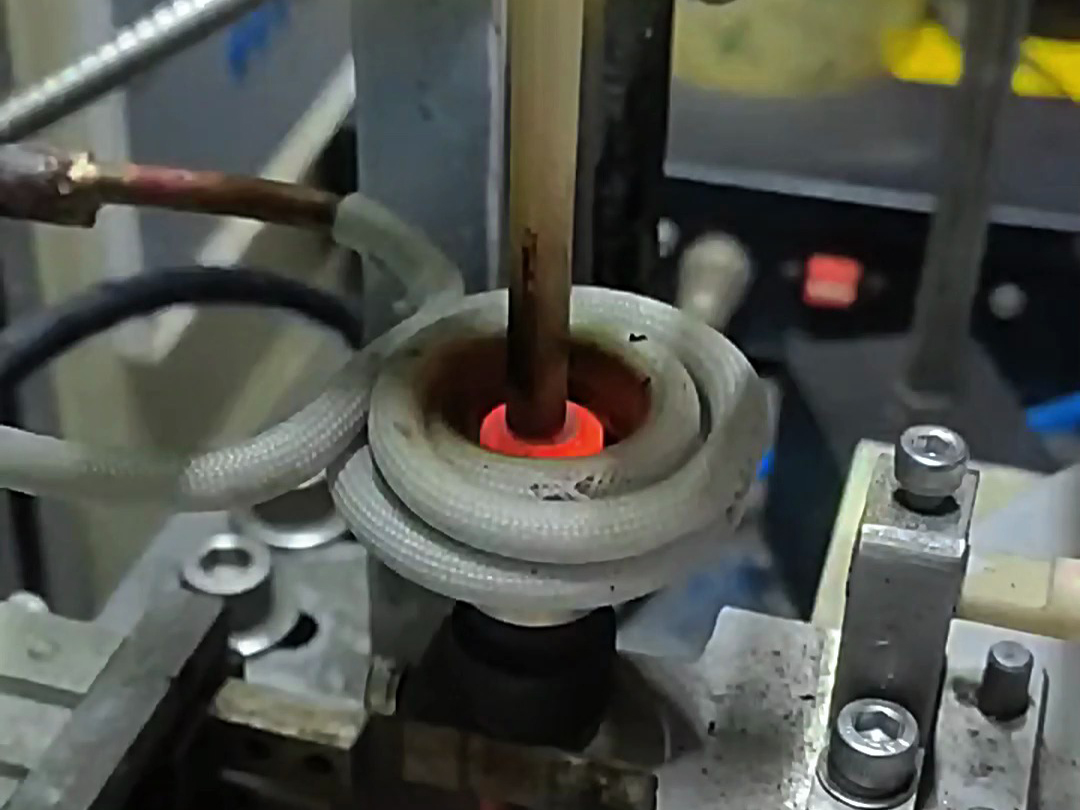

• 高頻加熱：?jiǎn)?dòng)設備后，高頻焊機（頻率 30-60kHz）自動輸出預設功率（根據銀觸點尺寸調整，通常 5-15kW），感應線圈產生交變磁場，使銀觸點與基材接觸區域在 3-5 秒內快速升溫至焊料熔點，焊料熔融并浸潤接合面；

• 保壓冷卻：加熱完成后，設備自動切換至保壓狀態（模具施加 5-10N 壓力，確保接合緊密），同時啟動風冷（或水冷），3-5 秒內完成焊料凝固；

• 自動停機：焊接完成后設備發出提示音，模具自動松開。

3. 人工收尾操作（10 秒 / 件）
   工人取下工件，檢查焊口外觀（無氣泡、無虛焊），放入周轉箱，進入下一循環。

二、半自動化方案的核心優勢

• 質量穩定性：自動焊接階段的功率、時間、壓力參數完全固定，焊口強度波動≤5%（人工焊接可達 ±20%），銀觸點焊接后的導電電阻穩定在 0.01Ω 以下（符合電氣元件標準）；

• 柔性生產：更換銀觸點規格（如直徑 3mm 換成 5mm）時，僅需更換模具與調整參數（10 分鐘內完成），適合多品種、小批量訂單（全自動化線換型需 1-2 小時）；

• 成本平衡：設備投入約為全自動化線的 1/3，且對工人技能要求低（培訓 1 天即可上崗），單班（8 小時）產能可達 800-1200 件，滿足中小廠家的生產需求。

三、適配場景與工藝保障

• 中小型繼電器、斷路器的銀觸點焊接（觸點直徑 1-10mm）；

• 定制化電氣元件生產（規格多變，全自動化線不經濟）；

• 新產品試產階段（快速調整工藝參數，驗證焊接效果）。

• 模具精度：模具定位誤差需≤0.05mm，否則會導致焊口偏移；

• 參數校準：每批次生產前試焊 3-5 件，通過金相檢測確認焊層厚度（建議 0.05-0.1mm），再鎖定參數；

• 線圈維護：每周清理感應線圈表面的氧化層（確保磁場強度穩定），延長線圈使用壽命（可達 1 萬次以上）。
